Paslanmaz Vana Nedir? Paslanmaz Vana Çeşitleri

Paslanmaz vana paslanmaz boru ve diğer tesisat hatlarında boru içindeki akışı durdurmak durmuş olan akışı tekrardan başlatmak ve akışın debisini belirli oranlarda düşürmek amacıyla kullanılan tesisat ekipmanlarıdır. Paslanmaz vanalar sadece boru hatlarında değil paslanmaz kazan su depoları gibi bir sıvıyı saklamak amacıyla yapılan tanklarda sıvıyı tahliye etmekte de kullanılır.

Paslanmaz vanalar hatlara çeşitli yollarla bağlanabilirler. Bu bağlantılar kısaca dişli bağlantı, kaynaklı bağlantı ve flanşlı bağlantıdır. Paslanmaz vanaların farklı sınıf ve modelleri olup hepsini farklı farklı sınıfta inceleyebiliriz. Bu sınıfları şu şekilde sıralayabiliriz, paslanmaz dişli küresel vana,Paslanmaz soketli vana, paslanmaz kelebek vana, paslanmaz flanşlı vana, paslanmaz iğneli vana,paslanmaz mini küresel vana, paslanmaz monoblok vana,paslanmaz glob vana,paslanmaz gayt vana ve paslanmaz bıçaklı vana.

Paslanmaz vanalar kalite çeşidine göre iki sınıfa ayrılıp 304 Kalite vana ve 316 Kalite vana diye sınıflandırılır.304 Kalite paslanmaz vana daha çok hava ve aşındırıcı korozyon olmayan sıvı ve benzeri akışkan grubunda kullanılır iken, 316 Kalite paslanmaz vana ise deniz suyu, petrol ve benzeri hatlar kısacası kimyasal akışkanın yani korozyonun yüksek olduğu hatlarda kullanılmaktadır.

Paslanmaz Dişli Küresel Vana

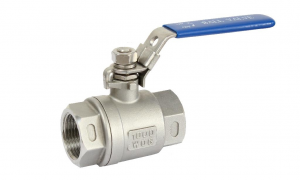

paslanmaz dişli küresel vana

Paslanmaz dişli küresel vanalar genellikle basıncın 16-100 Bar olduğu hatlarda kullanılır. Bu hatlara dişli olarak bağlandıkları için dişli vana adını alan vanalar akış kontrolünü içlerinde bulunan ve bir yüzeyinde karşıdan karşıya tam geçiş olacak şekilde delinmiş küreler ile sağlanır. Bu küreler vana üzerinde bulunan kol  veya pnomatik devere aracılığıyla hareket ettirilerek hatta ki akış kontrol edilebilir. Bu vanalar düz bir hat üzerindeki akışı kontrol edebileceği gibi 3 borunun birleştiği bir yerde hatta ki akışın yönünü belirlemek içinde kullanılabilirler.Bu tür vanalara yollu paslanmaz vana denir. Ayrıca paslanmaz dişli küresel vanalar gövde parçalarının sayısına göre 2 parçalı ve 3 parçalı diye ayrılırlar. Kullanımları ve akış kontrol yöntemleri aynı olan 2 ve 3 parçalı paslanmaz vanaların tek farkı 3 parçalı vanaların kolayca sökülüp temizlenebilmesi ve küre conta gibi yedek parçalarının kolayca  değişebilmesidir.

Paslanmaz Kelebek Vana

paslanmaz kelebek vana

Paslanmaz kelebek vanalar genellikle gıda ve kimya tesislerinde kurulan paslanmaz boru hatları üzerinde kullanılmaktadır. Bu hatlarda hijyen çok mühim olup, hijyenik türü fittingsler ile birlikte kullanılan kelebek vanalar hatlara kaynak yapılarak bağlanırlar. Paslanmaz kelebek vanalar hattaki akışı içerisinde bulunan disk sayesinde kontrol ederler. Vana gövdesinde bulunan bir milin etrafında yer alan disk, vana kolunun mili çevirmesiyle dönerek akışı kontrol eder.

Ayrıca wafer ve lug tip diye adlandırılan ve dış gövdenin döküm yalnızca diskin paslanmaz olduğu kelebek vanalarda vardır. Bu vanalar maliyetinin uygunluğu ve paslanmaz kelebek vanaların çap olarak bulunmadığı hatlarda kullanılır.

Paslanmaz Flanşlı Vana

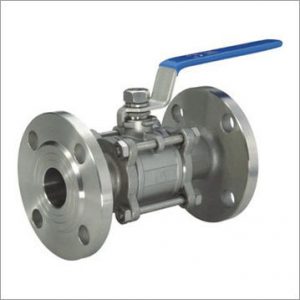

paslanmaz flanşlı vanaPaslanmaz flanşlı vanalar dişli küresel vanaların dayanamayacağı yüksek basınçlı ortamlarda kullanılırlar. Hatlara karşılıklı iki flanşın arasına konularak üzerlerinde bulunan flanşlar ile bağlanırlar. Flanşlı vanaların çalışma mantığı da paslanmaz küresel vanalar ile aynıdır. Ayrıca paslanmaz flanşlı vanalarda 2 parçalı flanşlı vana ve 3 parçalı flanşlı vana olarak ayrılırlar. Paslanmaz flanşlı vanalarda sızdırmazlık contalar ile sağlanır.Contalar içinden vananın içinden geçen akışkan hava veya diğer ürün gruplarına göre teflon ,epdm ve farklı contalar ile sağlanmaktadır.



Paslanmaz Bıçaklı Vana

paslanmaz bıçaklı vana

Paslanmaz bıçaklı vanalar hatlara flanşlar aracılığıyla bağlanırlar. Gövde içinde iki conta arasında bulunan bir bıçağın aşağı ve yukarı hareket etmesiyle hattaki akışı kontrol eden vanalardır. Bıçaklı vanalar genellikle gövde döküm ve bıçak paslanmaz olarak kullanılırlar.  Tam açık ve tam kapalı şekilde kullanımı tercih edilmektedir.

Paslanmaz Soketli Küresel Vana

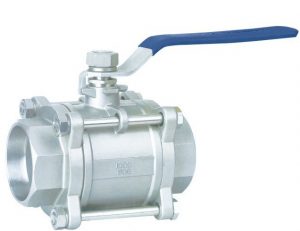

paslanmaz soketli küresel vana

Paslanmaz soketli küresel vanalar genellikle basıncın 16-200 Bar olduğu hatlarda kullanılır. Bu hatlara kaynaklı olarak bağlandıkları için soketli vana adını alan vanalar akış kontrolünü içlerinde bulunan ve bir yüzeyinde karşıdan karşıya tam geçiş olacak şekilde delinmiş küreler ile sağlanır. Bu küreler vana üzerinde bulunan kol veya pnomatik kontrol sistemiyle hareket ettirilerek hatta ki akış kontrol edilebilir. Bu vanalar düz bir hat üzerindeki akışı kontrol edebileceği gibi 3 borunun birleştiği bir yerde hatta ki akışın yönünü belirlemek içinde kullanılabilirler.

Paslanmaz 3 Yollu Vana

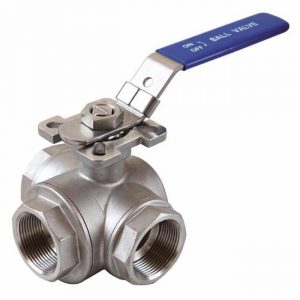

paslanmaz üç yollu vana

Paslanmaz 3 yollu vana hatta bulunan akışkan ,gaz ısı ve diğer bileşenleri iki farklı yöne aynı anda ve ayrı ayrı olarak dağıtabilmemizi sağlayan paslanmaz enstürüman malzemesidir.Paslanmaz 3 yollu vanalar ; L Tipi paslanmaz 3 yollu vana ve T tipi 3 Yollu paslanmaz vana olarak iki sınıfa ayrılmaktadırlar.L tipi paslanmaz 3 yollu vana sistemde hareket halinde olan akışkanı ya sağa ya sola verir ike T Tipi 3 yollu vana ise aynı anda akışkanı hem sağa hem sola vermektedir.

Paslanmaz Mini Küresel Vana

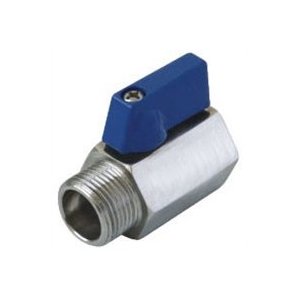

paslanmaz mini küresel vana

Paslanmaz mini küresel vana küçük ve ergonomik yapısından ötürü hatlarda yerden tasarruf etmek ve sık açılıp kapanmaktan dolayı çabuk bozulabilen kollu küresel vanalara göre dayanıklı açma düzeneğinden ötürü tercih edilmektedir

Paslanmaz vanalar aktüatör uzaktan kontrol sistemi yöntemi ile de çalıştırılabilir.Bu kaynak genelikle elektrik akımı ve pnomatik basınçtır.

Paslanmaz vana 304 Kalite ve 316 Kalite olarak stoklarımızda bulunmaktadır.
